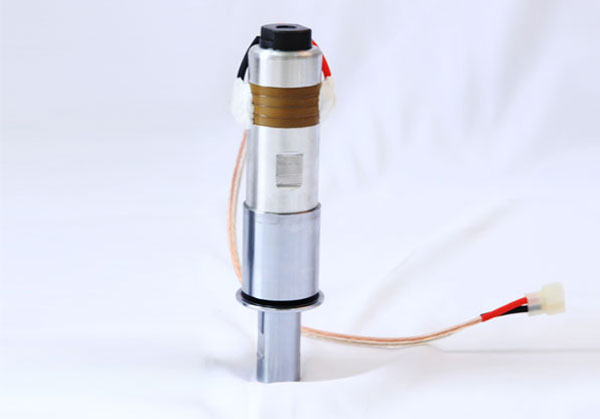

超聲波換能器在超聲波焊接機中占有非常重要的作用，一個優質的超聲波換能器，能保證輸出功率強勁而穩定。只有你了解了超聲波換能器的各項參數，你才能準確的與你的超聲波發生器進行匹配。那么，怎么去判斷超聲波換能器的性能優劣呢?

1、參數

1)機械諧振頻率(Fs)

這是指振動系統的工作頻率，設計中應盡可能接近期望值，必須與電源工作點匹配。

2)動態電阻(R1)

壓電振子串聯支路的電阻，在相同的支撐條件下越小越好!對于清洗或焊接振子來說，一般在5Ω-20Ω之間。如果太大的話，振子或振動系統工作會有問題，如電路不匹配或轉換效率低，振子壽命短等。

3)機械品質因素(Qm)

以電導曲線法確定，Qm=Fs /(F2-F1)，Qm越高越好，因?yàn)镼m越高，振子的效率越高。但Qm必須與電源匹配，Qm值太高時，電源無法匹配。對于清洗振子來說，Qm值越高越好。一般來說，清洗振子的Qm要達到500-1000之間，太低的話，振子效率低，太高的話，電源無法匹配。對于超聲焊接或加工來說，振子本身的Qm值一般在50-1000左右，整機系統在1500-3000，太低的話，振動效率低，但是也不能太高，因?yàn)镼m越高，工作帶寬越窄，電源難以匹配，也就是說電源難以工作在諧振頻率點，設備無法正常工作。

4)自由電容(CT)

壓電器件在1kHz頻率下的電容值，此值和數字電容表測得的值是一致的。這個值減掉動態電容C1就可以得到真正的靜電容C0，C0=CT-C1。使用時要以電感對C0進行平衡，在超聲加工機器的電路設計中，正確地平衡C0可以提高電源的功率因素，使用電感平衡有兩種方法，并聯調諧和串聯調諧。

5)反諧振頻率(Fp)

壓電振子并聯支路的諧振頻率，在這個頻率下，壓電振子的阻抗Zmax最大，如果反諧振阻抗Zmax很低，則振子有問題。

2、圖形

一般說來，振動系統的振動性能或壓電換能器，可以直接通過對數坐標圖進行判斷，簡單直觀。

1)正常情況下，導納圓為單圓，對數坐標圖只有一對極小值和極大值。

2)異常情況下，導納圓圖上出現多個寄生小圓，對數坐標圖有多對極小值和極大值。

那么在什么情況下，壓電陶瓷或換能器的導納圓與電導曲線會出現異常呢?主要有以下幾種情況：

1)壓電陶瓷本身有問題，如內部分層。

2)換能器在裝配時出現晶片裂。

3)超聲變幅桿、模具的設計或裝配出現問題。

4)換能器同心度差造成的應力桿周圍零件相碰。

一般來說，導納曲線圖和參數互相有關聯，如果振子的導納曲線圖正常，則R1較低，Qm較高。反之如果振子的導納曲線圖異常，一般R1較大，Qm較小。超聲波換能器作為超聲波設備的重要組成部分，其質量的好壞，直接關系到設備的使用壽命。

以上就是關于如何評判超聲波換能器好壞，以及影響超聲波換能器參數的詳細介紹，希望對您能有所幫助，如果您還有其他關于超聲波換能器方面的疑問，歡迎來咨詢我們大威超聲。
